Полотняная обшивка (перевод LSA)
Полотняная обшивка

В этой статье я опишу один из способов изображения провисаний полотняной обшивки на управляющих поверхностях. Иллюстрации для наглядности увеличены в два раза.

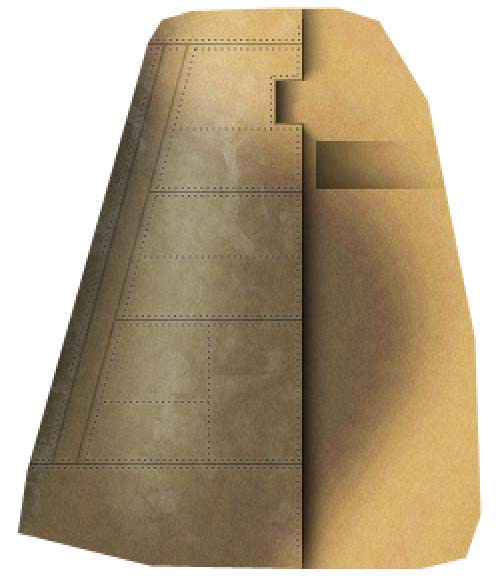

Начнем с руля высоты, не имеющего никакой структуры поверхности. Выделяем прямоугольник, в котором изобразим затенение:

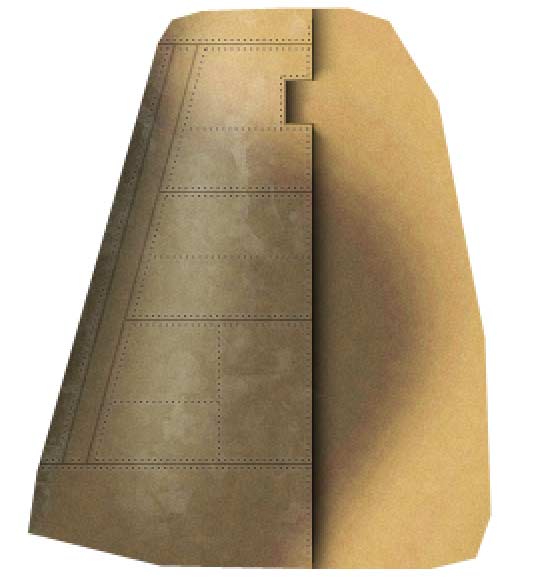

Для затенения берем кисть с мягким размытием и шириной, примерно равной ширине выделенного прямоугольника. Черным цветом наносим плавный переход от темного участка с внутренней стороны руля к полностью светлому на внешней:

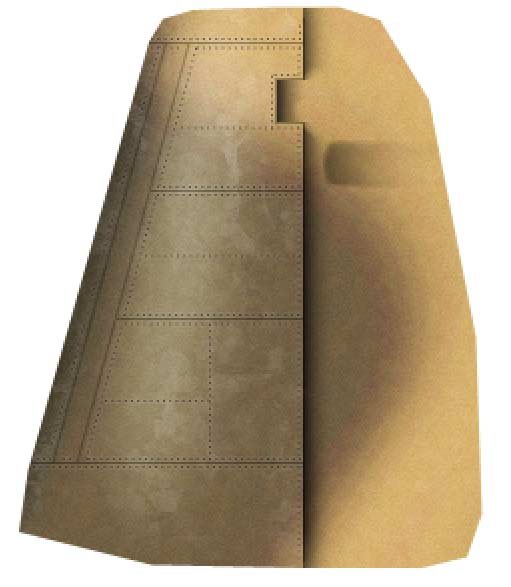

Ластиком скругляем прямые углы, а также делаем плавные переходы между границей затенения и основной поверхностью руля:



Ну вот, это гораздо лучше! Теперь осталось повторить этот трюк по всей длине руля. Чтобы не делать это вручную, можно автоматизировать работу:

1. Выделяем фрагмент для копирования.
2. Нажимаем 'V' (инструмент "перемещение").
3. Удерживая нажатыми 'alt' (копирование) и 'shift' (сдвиг на 10 пикселов), нажимаем на клавиатуре стрелку вниз - копия выделенной области сместится вниз на 10 пикселов.
4. Отпускаем 'alt' и стрелками на клавиатуре подбираем нужное положение копии. Не забывайте, что стрелка с нажатой кнопкой 'shift' сдвигает сразу на 10 пикселов, тогда как просто стрелка - на 1 пиксел.
5. Повторяем пункты 3 и 4 нужное число раз. Все очень просто! Дольше писать об этом...

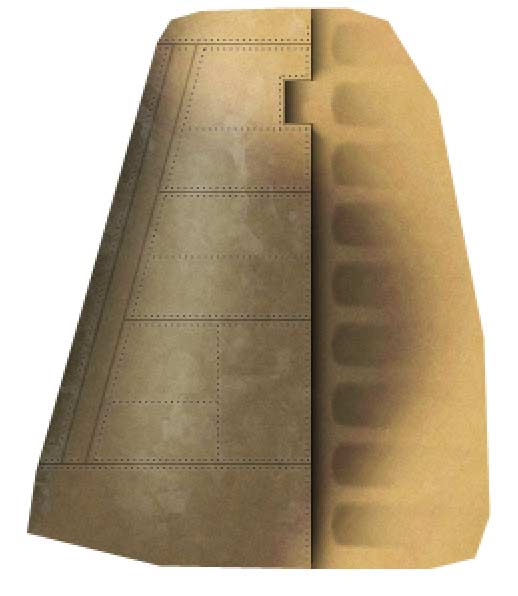

Вот что получилось в итоге:

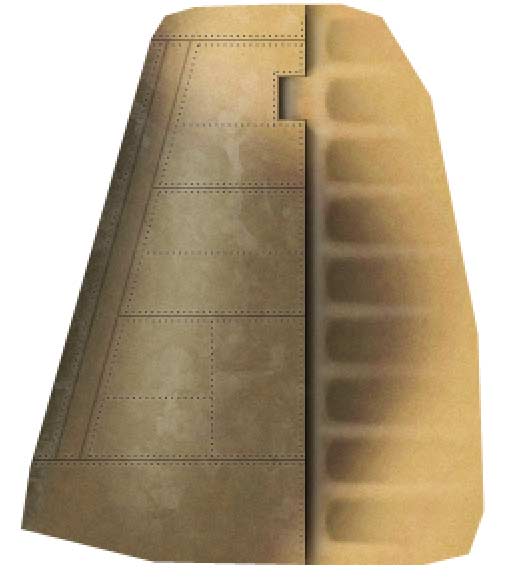

Для большего эффекта глубины можно пройтись белой полупрозрачной кистью между только что нарисованными темными участками. А осветление передней кромки руля придаст ей округлый вид:

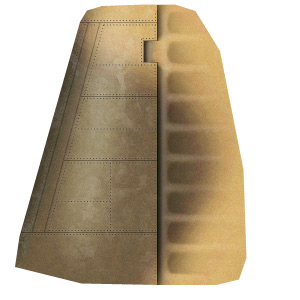

А вот как выглядит наш руль в натуральную величину:



-adlabs6

Оригинал статьи: http://www.simmerspaintshop.com/forums/photoshop/460-making-canvas-control-surfaces.html


adlabs6, 16.04.2007
